Remis en place de la station APRS LoRa

Publié le par
Répondre

Cette station est destinée à recevoir des paquets APRS en modulation LoRa.

Equipements utilisés:

  • Une carte TTGO Ethernet Lilygo, avec firmware OE5BPA.
  • Un préampli faible bruit PGA103, avec filtre UHF passe-band.
  • Une antenne TX433-BLG-40 recentrée sur 434Mhz, car elle résonnait à 427Mhz.
  • Un convertisseur DCDC 50v/5v destiné à alimenté le préampli.

La carte TTGO est alimentée directement en PoE, départ d’alimentation 55v depuis le radioclub, via 78metres de cable ethernet, 50v à l’arrivée.

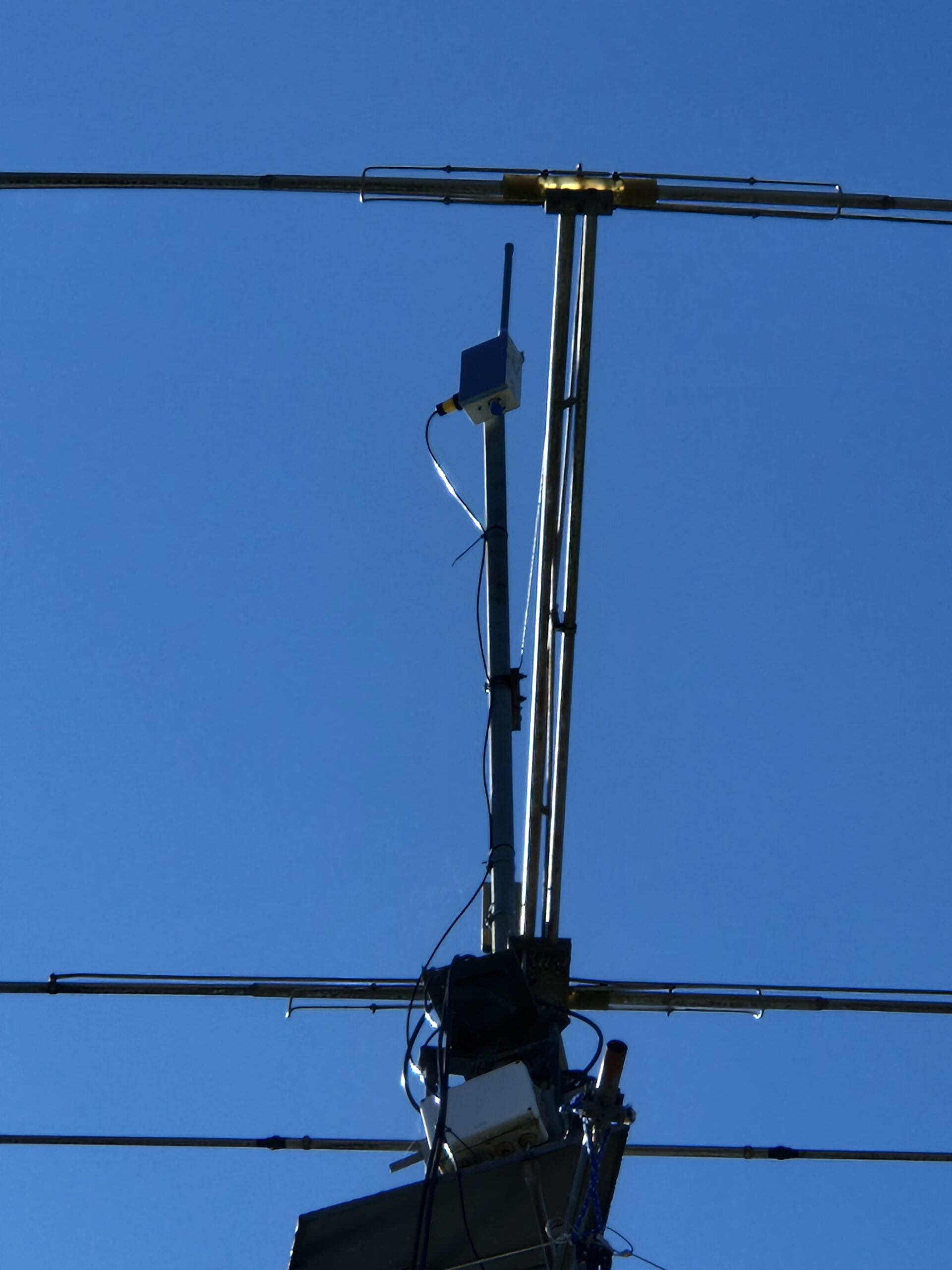

L’ensemble est dans un boîtier perché en haut du pylône deca.

Un test de couverture:

QO-100 Modification Ampli Nokia 2600 MHz

Publié le par
Répondre

Sur la liste « HYPER » F1CJN Alain nous a fait part des modifications à réaliser sur un ampli Nokia dont il venait d’en faire l’acquisition au salon HAM’EXPO 2022. Ces amplificateurs RF 13cm étaient prévus pour fonctionner sur 2600 Mhz avec (estimé) une puissance de 20/30W, au vu du radiateur d’origine. Les modifications permettent d’obtenir au moins 100Watts pour 10mW de signal d’entrée. Classe AB alimentation 27V / 18A. Repos 3.2A.

F1CJN/ F5AJJ Novembre 2022.

Continuer la lecture=> MODIFICATIONS AMPLI NOKIA 2600MHZ

Wattmètre RF utilisant une sonde HP33330B

Publié le par
Répondre

Ce wattmètre numérique utilise une sonde détectrice à diode de chez Hewlett Packard type HP33330B. Cette sonde possède une sortie de tension négative. L’avantage que présente cette sonde : le niveau mesuré est très précis et quasiment indépendant de la fréquence d’entrée jusqu’à 22 GHz, ce qui n’est pas le cas des circuits intégrés du commerce. La sonde est précise à +-0.3dB jusqu’à 12.5GHz et à +- 0.6dB au delà.

Suite de l’article => RF Power Meter HP33330B_V2_fr

IN ENGLISH RF Power Meter HP33330B_V2_gb

Le code Arduino-Ino

Résultat Brut de la coupe du REF SSB

Publié le par
Répondre

Voici le résultat brut par bande

Contest : REF Contest
Callsign : F5KCK
Mode : PHONE
Category : Multi Operator – Single Transmitter (MS)
Overlay : Radio-club
Band(s) : All bands (AB)
Class : High Power (HP)
Zone/State/… : 78
Locator : JN18BW
Operating time : 30h31

BAND QSO DUP DXC DPT POINTS AVG
————————————–
80 407 7 12 93 2307 5.67
40 660 3 25 97 3440 5.21
20 160 0 29 60 687 4.29
15 145 0 18 54 650 4.48
10 174 1 18 57 771 4.43
————————————–
TOTAL 1546 11 102 361 7855 5.08
======================================
TOTAL SCORE : 3 636 865

Dupes are not included in QSO counts neither avg calculations

Operators : F8IFT F6JIG F4JIJ F1EZG

La matinée de dimanche a été peu productive mais nous nous sommes rattrapé sur le 40 dimanche après midi, merci à Dany (F5DM) et Francis (F1RRJ).
