Station QO-100 F6KBF

Voici une description de la station QO-100 de F6KBF. En espérant que ça puisse servir d’inspiration pour d’autres OM.

Il y a 45m de câble entre le shack et la parabole.

3 câbles dédiés à la station QO-100 transitent sur ce chemin de 45m :

  • Coax de réception 75 Ohm
  • Coax d’émission 75 Ohm, qui transporte le 2.4GHz
  • Alimentation 220V (commutée à la demande)

(avec un peu d’astuce, on pourrait certainement passer sur 1 seul coax, émission et réception).

La partie réception est classique, il n’y a rien à dire de spécial. Le signal est reçu à la fois par un mini-tiouner et par des SDR.

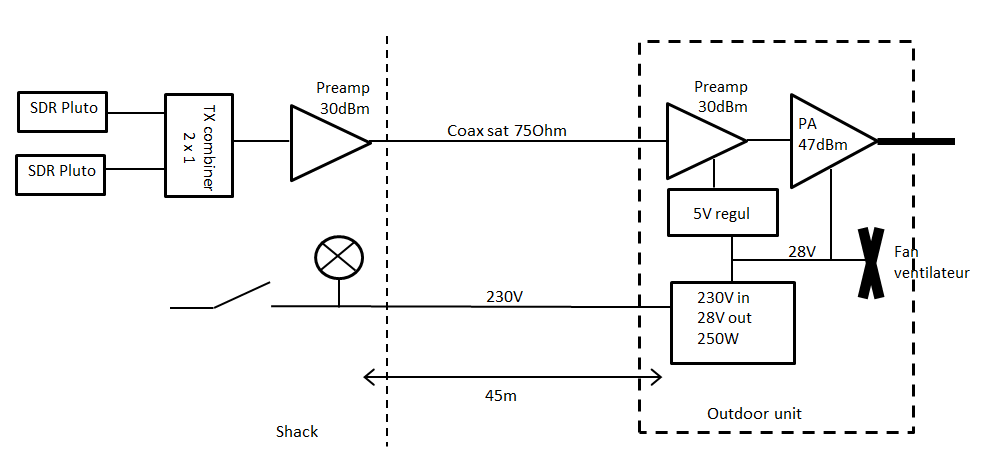

Côté émission, nous transportons de bout en bout le signal 2.4GHz, sans aucune conversion de fréquence intermédiaire, ce qui simplifie l’installation. La station s’utilise donc avec des SDR exclusivement, que ça soit pour le transpondeur wide-band (DATV) ou narrow-band (phonie).

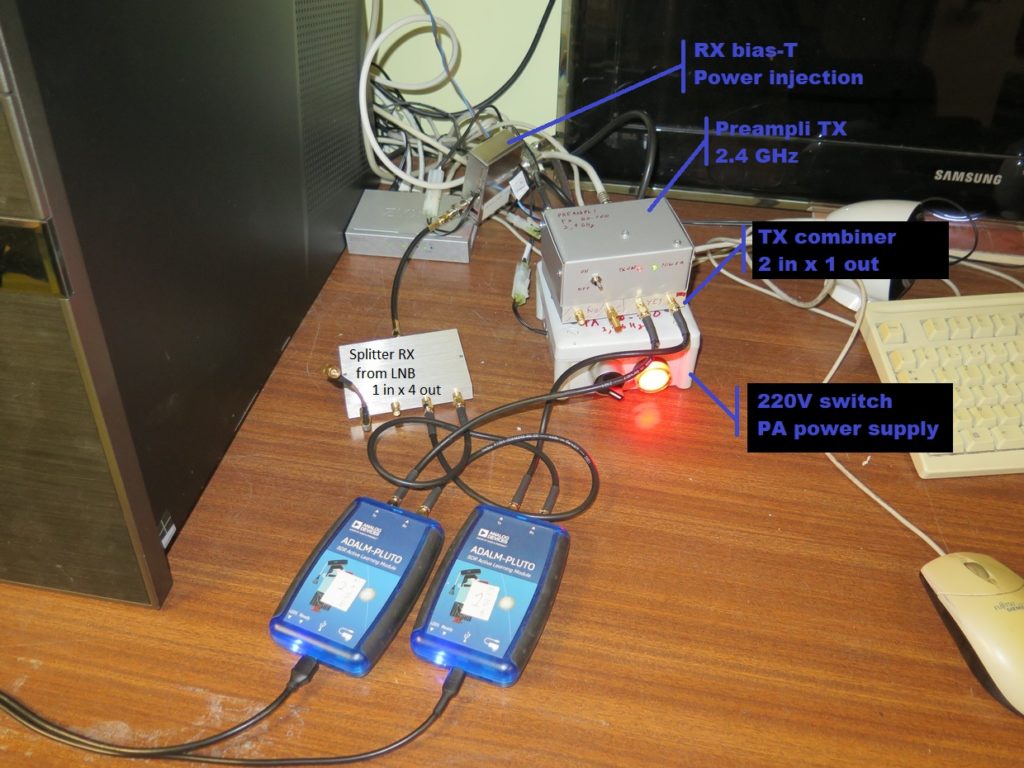

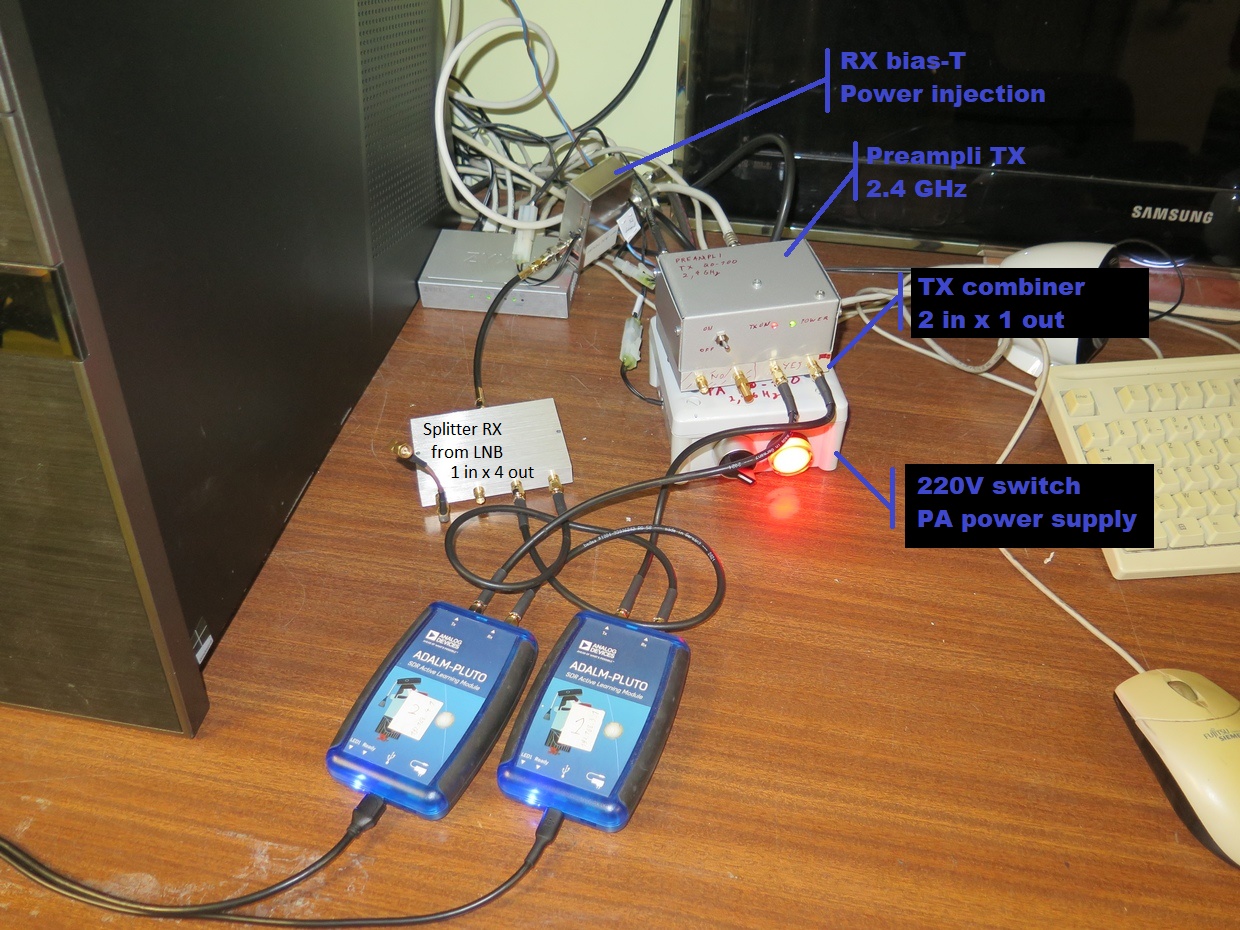

La perte dans le coax TX 75Ohm de 45m de long est de 13dB. Cette perte est compensée par un préampli dans le shack (CN0415). Ce préampli est commuté et peut également servir de « PTT ».

Ce petit ampli accepte la désadaptation d’impédance 75Ohm sans broncher.

Un TX-Combiner 2×1 permet de transmettre les signaux de 2 SDR en même temps.

La chaine de 3 ampli en série est suffisamment linéaire.

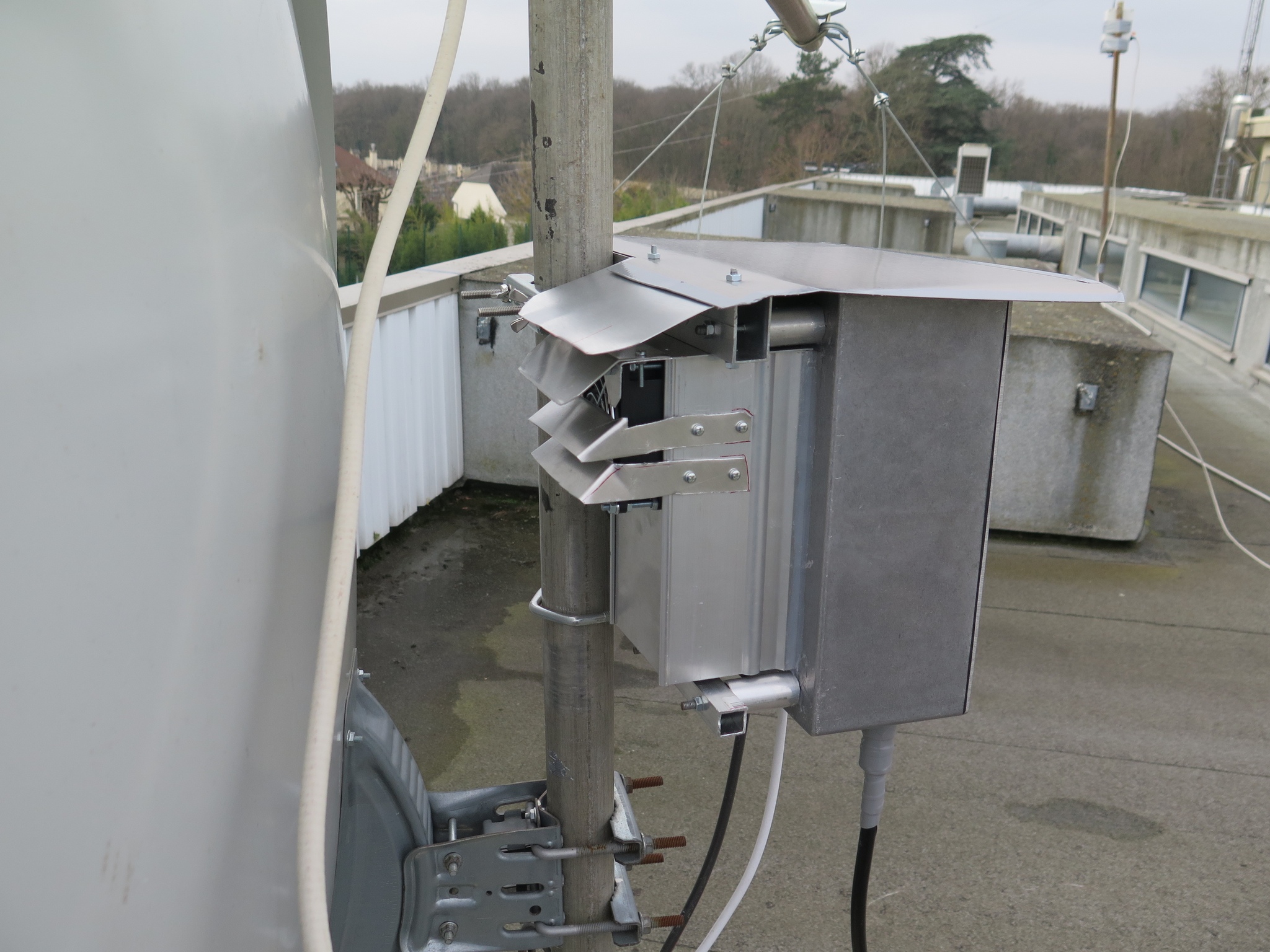

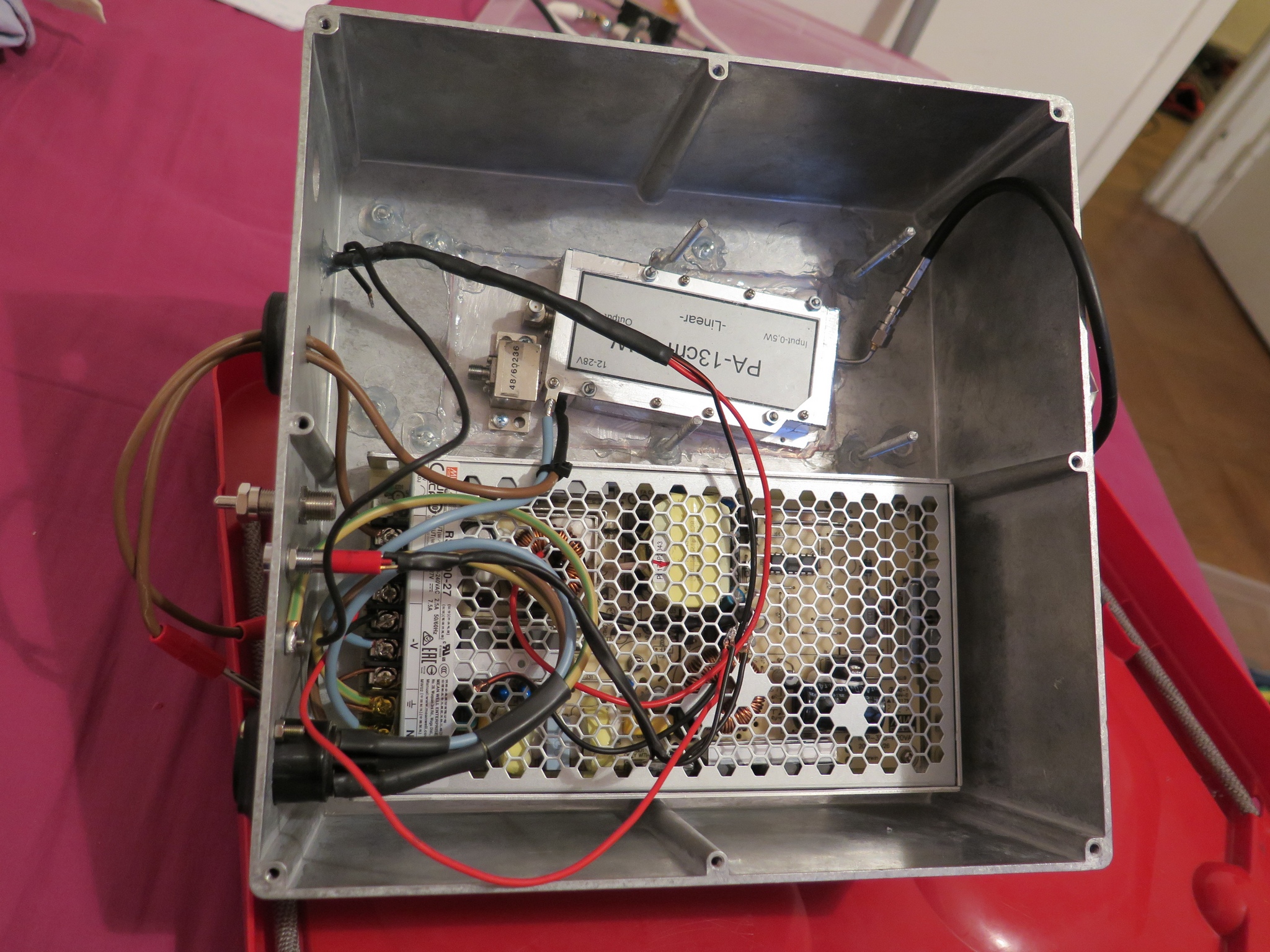

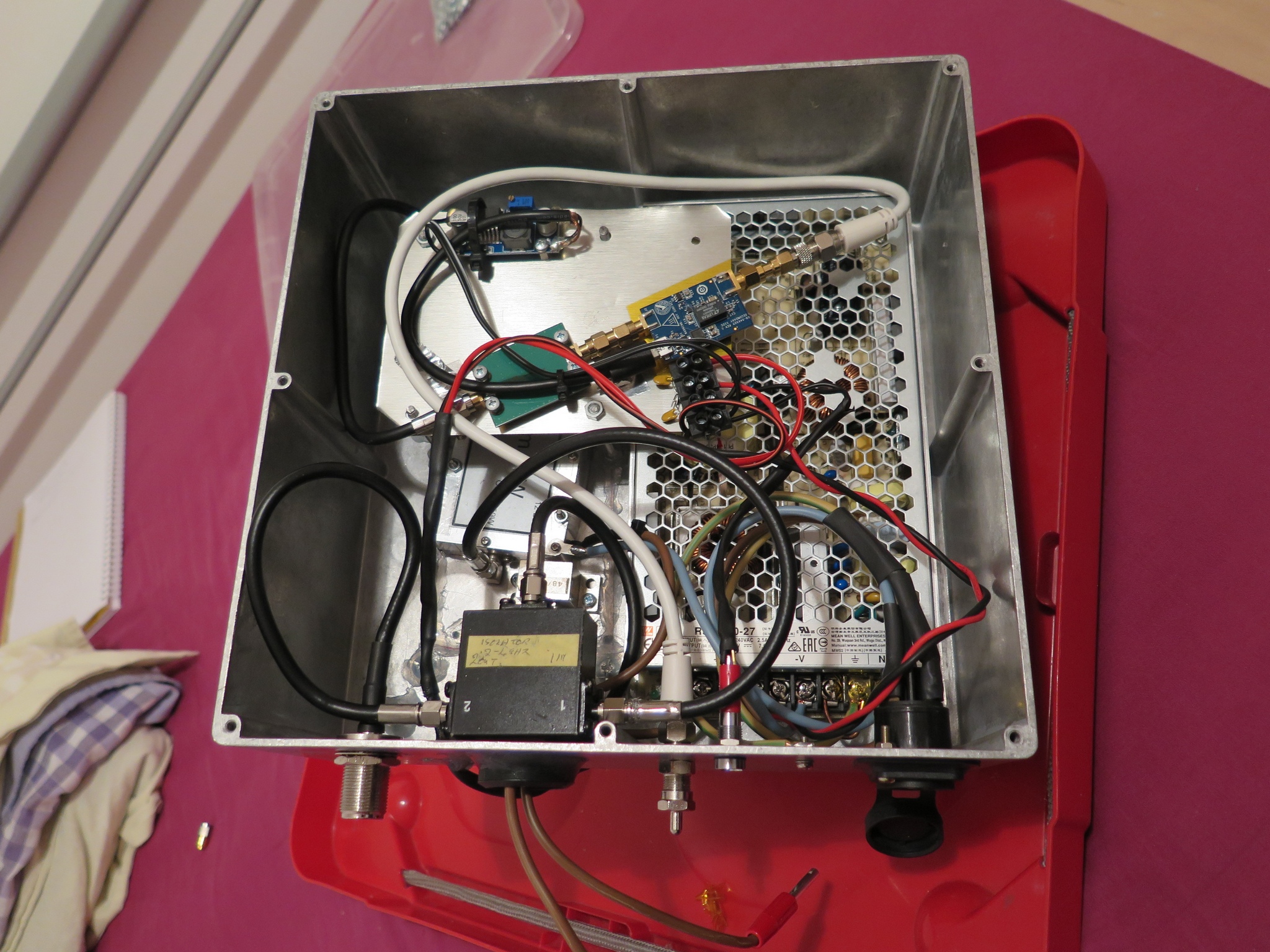

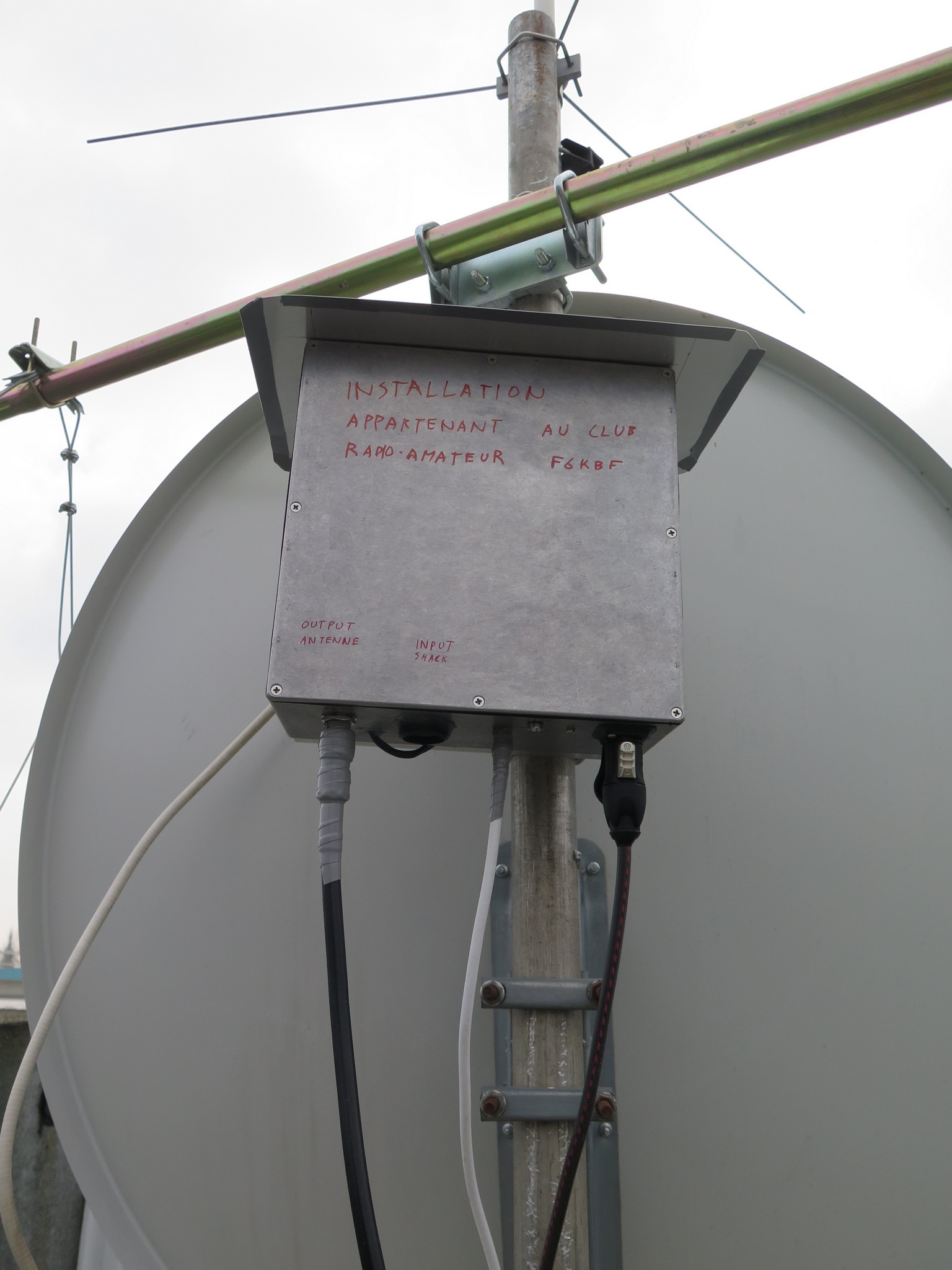

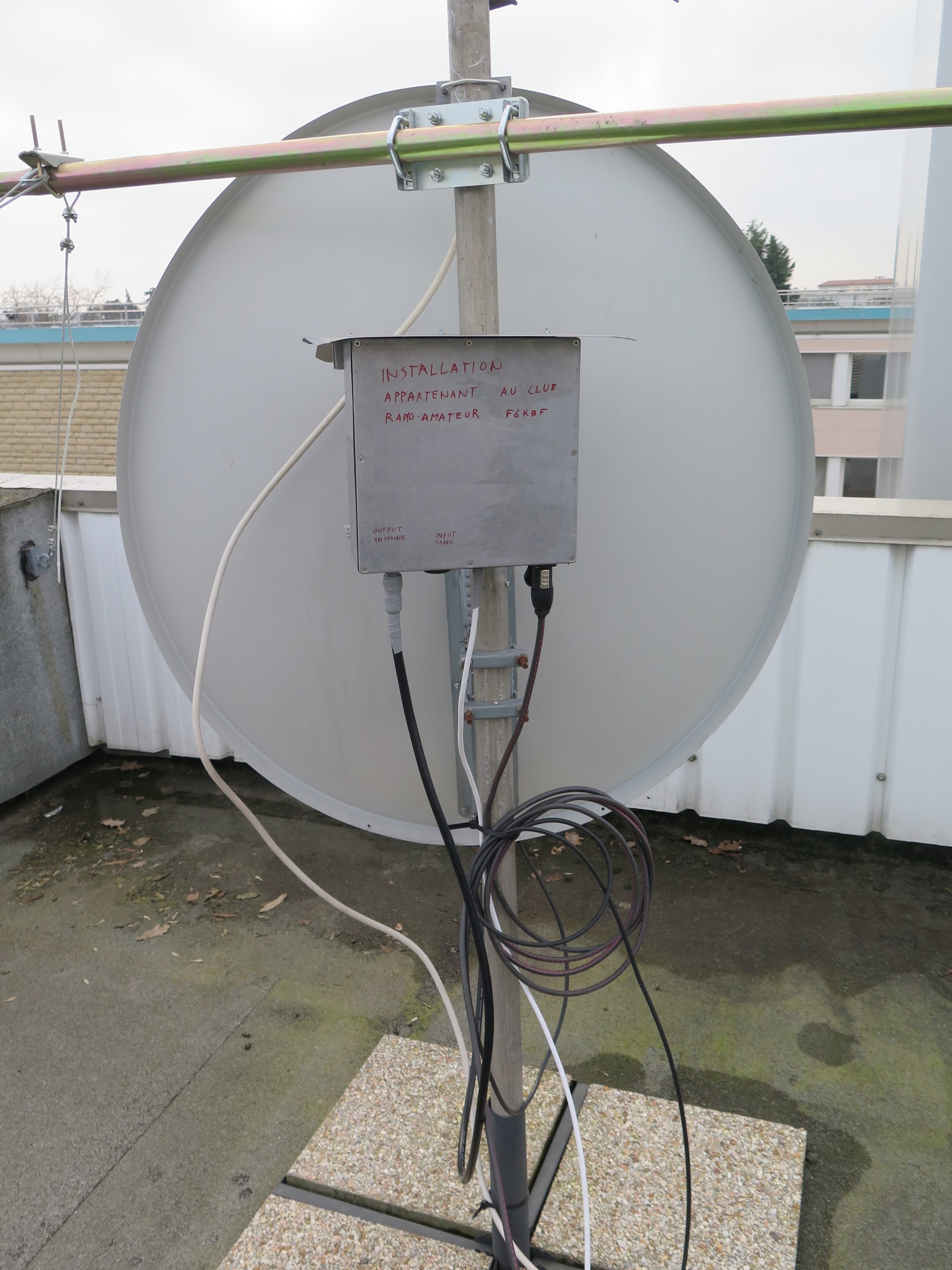

L’amplificateur de puissance est monté à l’intérieur d’une boite aluminium étanche, découpée sur mesure. Le tout est installé à l’extérieur sur le toit du bâtiment, au dos de la parabole.

Quelques détails à propos de cette boite:

  • 3 connecteurs étanches. Partie 230V via des connecteurs Neutrik Powercon.
  • Un évent Gore-Tex pour faire respirer le boitier sans faire rentrer l’humidité
  • Etanchéité par joints silicones
  • Alim 28V 250W

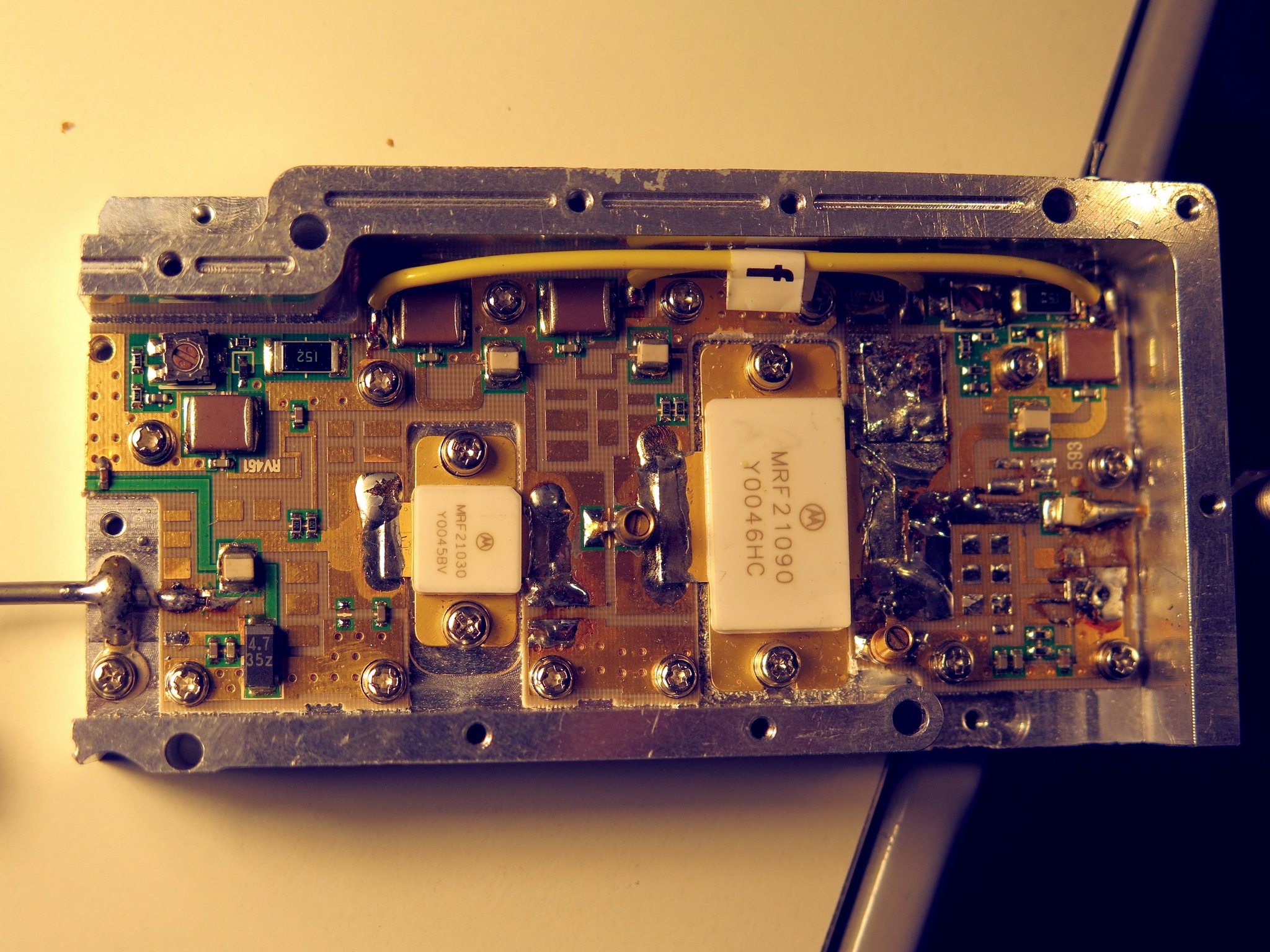

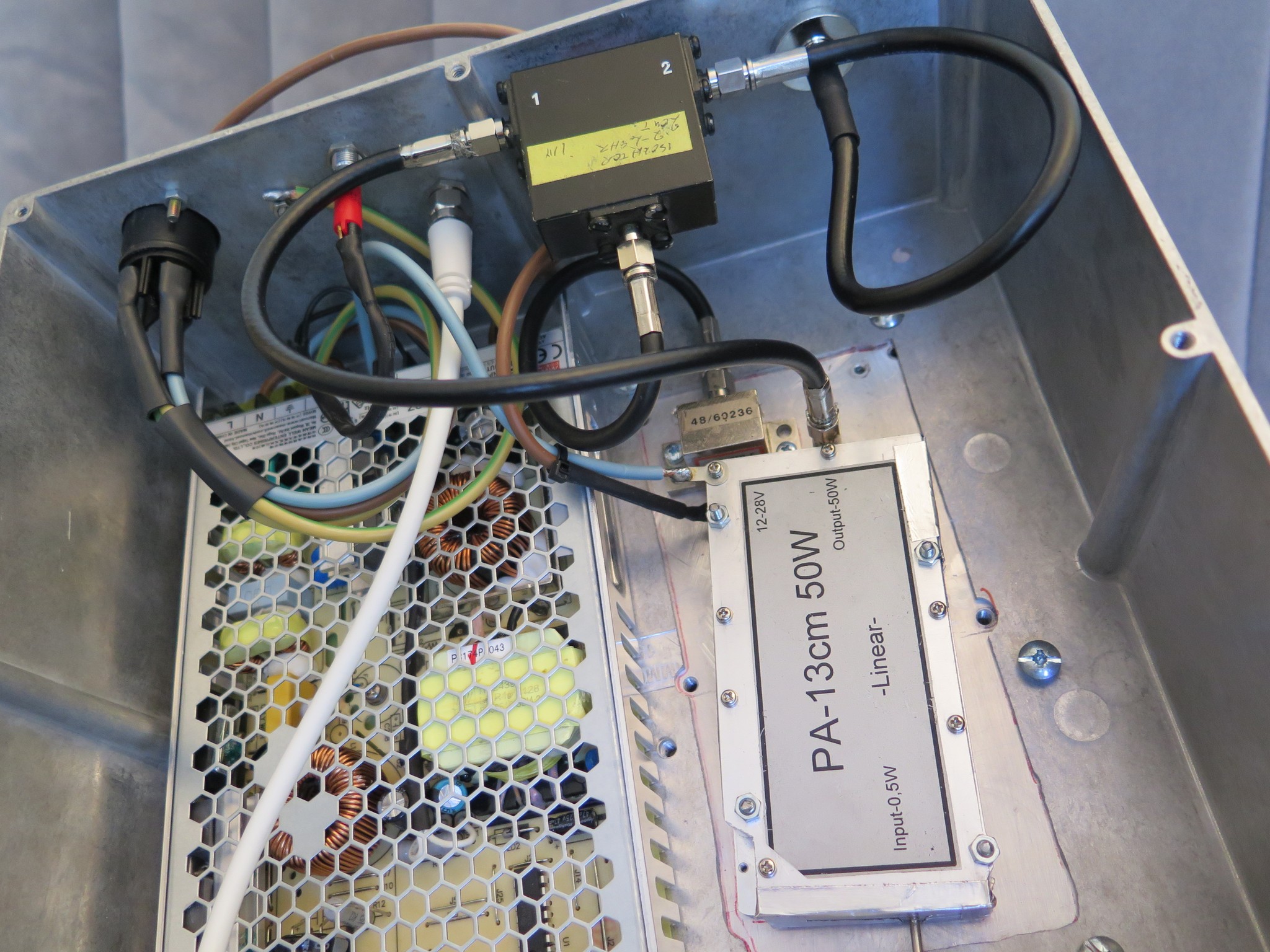

  • Ampli de puissance 2.4GHz 50W (MRF21090), généreusement donné par Alain F1CJN
  • Un circulateur, et une charge fictive montée sur le radiateur du PA
  • Préampli 2.4GHz 30dBm CN0415
  • Gros radiateur alu de récupération (type industriel)
  • Ventilateur 24V (waterproof) monté sur le radiateur
  • Toit et vantelles découpées dans de la tôle alu, pour protéger de la pluie

Cette boite ne dispose d’aucune intelligence. Il n’y a aucune sécurité, aucun retour d’information.

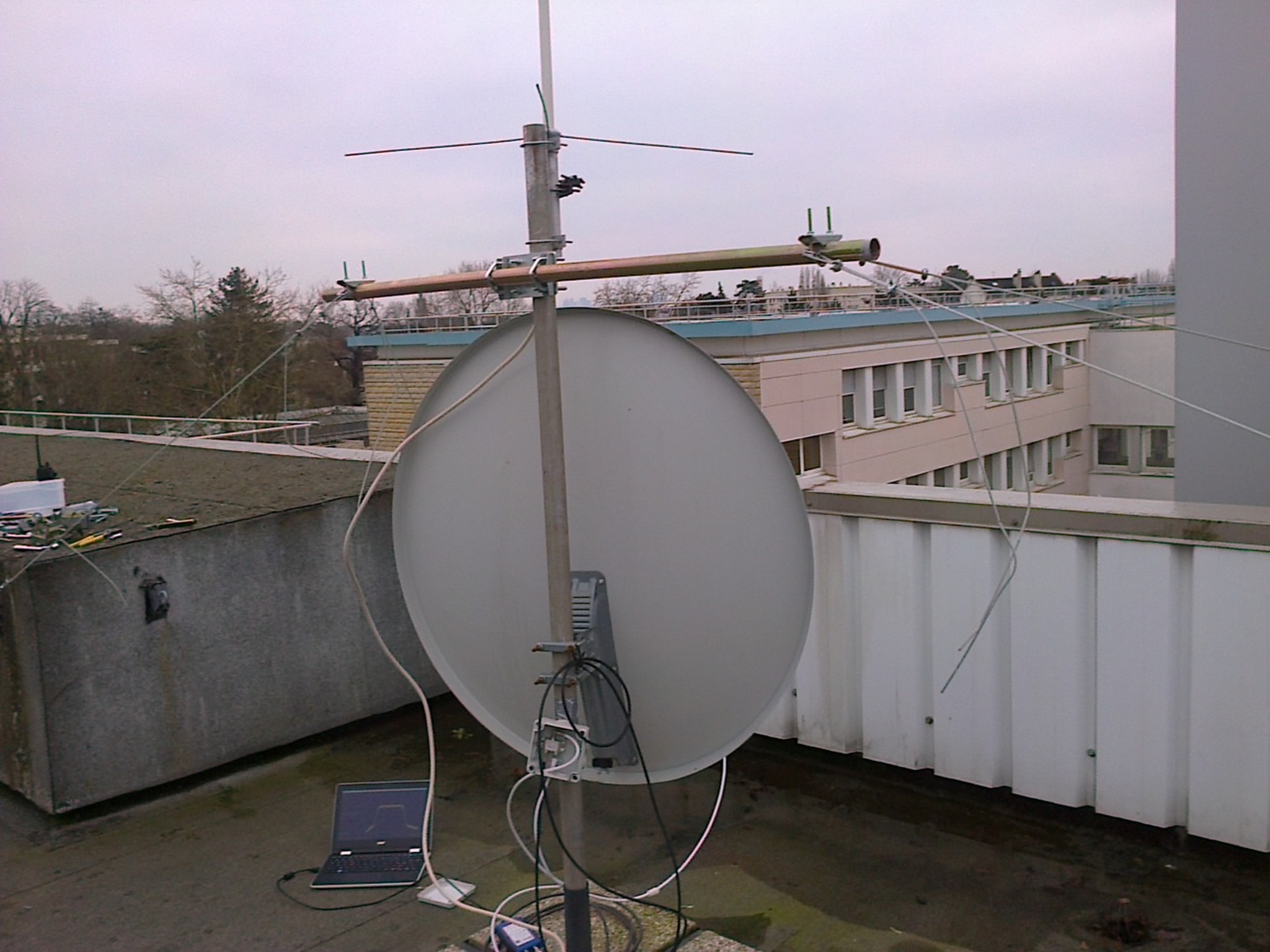

La parabole est montée sur le toit. Ici, l’astuce a été d’installer un petit mat haubané de 2m de haut, idée d’Alain F1CJN. Nous avons eu des problèmes de rotation intempestive du mat lors de vents forts ; la solution pour y remédier a été d’installer un tube horizontal en forme de croix sur lequel sont déportés les haubans.

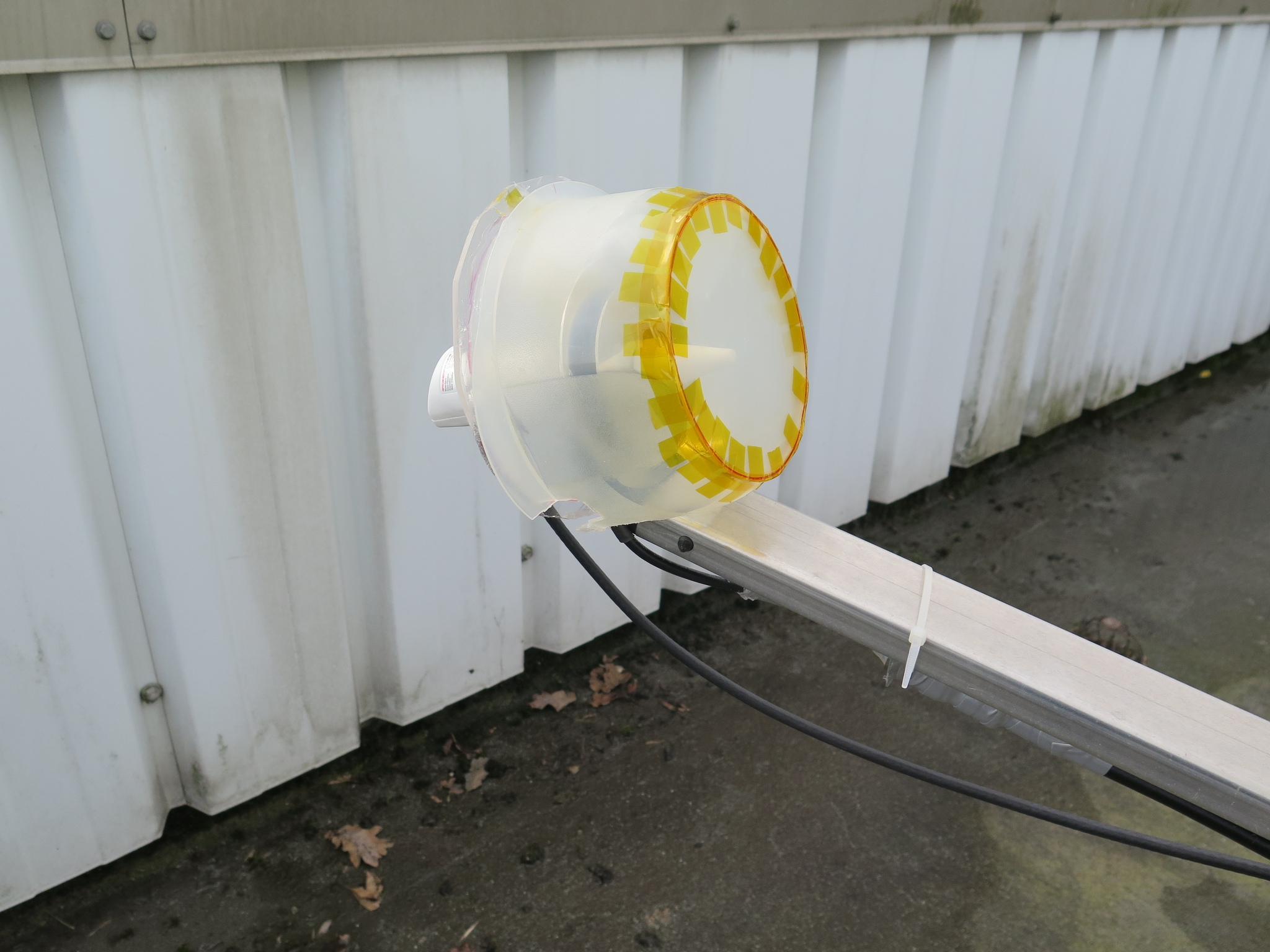

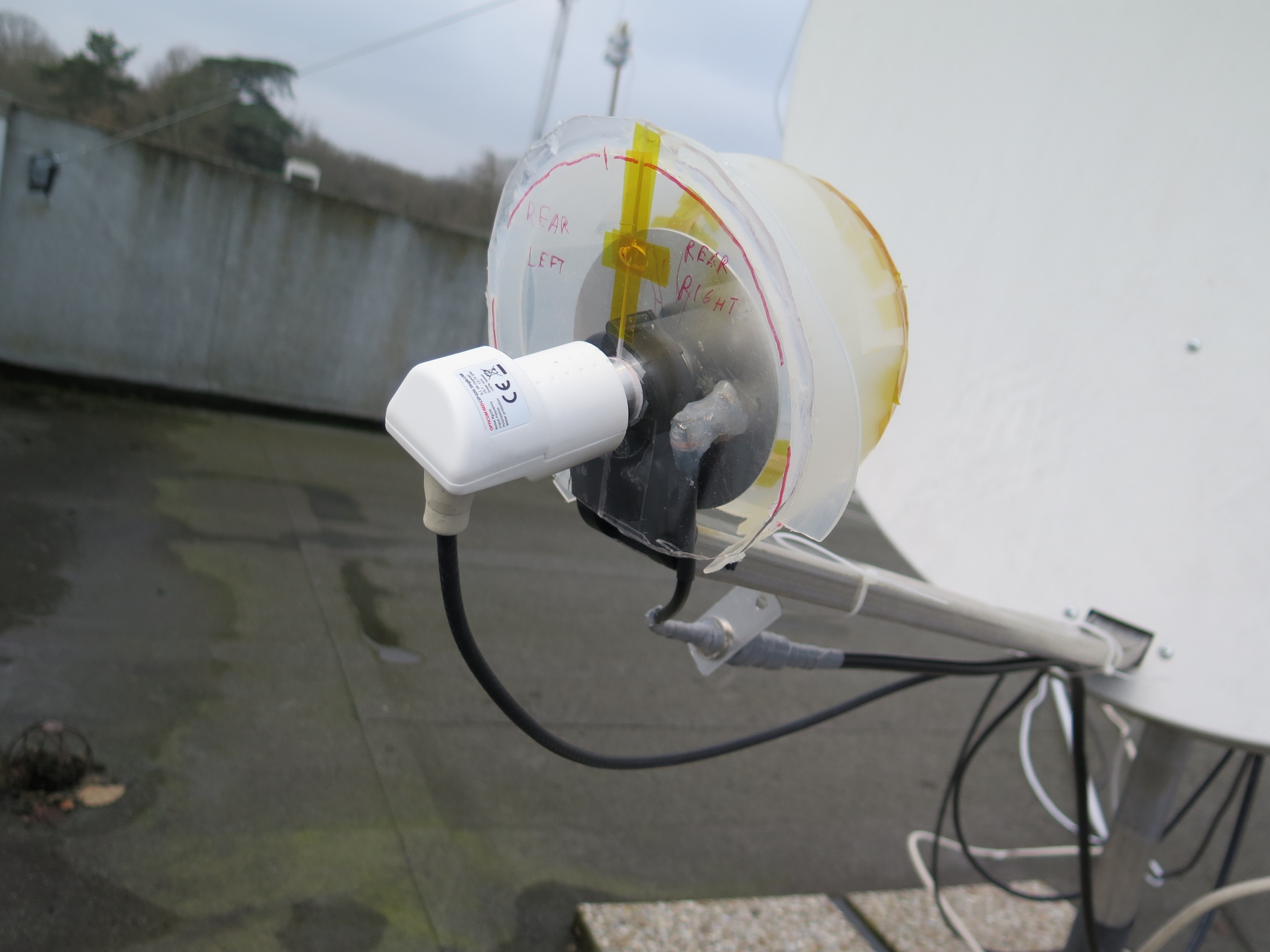

La source de la parabole est une DJ7GP. Actuellement protégée par une boite Tupperware, dont le fond a été découpé et remplacé car il n’était pas transparent au 10GHz.

Un grand merci aux membres qui ont contribué à ce projet

  • Anthony F4HUY, pour l’opération « passage des câbles »
  • Alain F1CJN, pour l’installation de la parabole et le don de l’ampli de puissance
  • Jean-Michel F1EZG, pour faire vivre ce club et l’ouvrir aussi souvent que possible
  • Franck F1CXX pour le don du radome de la source (qui sera monté très prochainement)

Si vous avez des questions : f4hdk [at] free [dot] fr
